NH-Sicherungslasttrenner mit Schutzschalter-Sicherungsüberwachung NLS

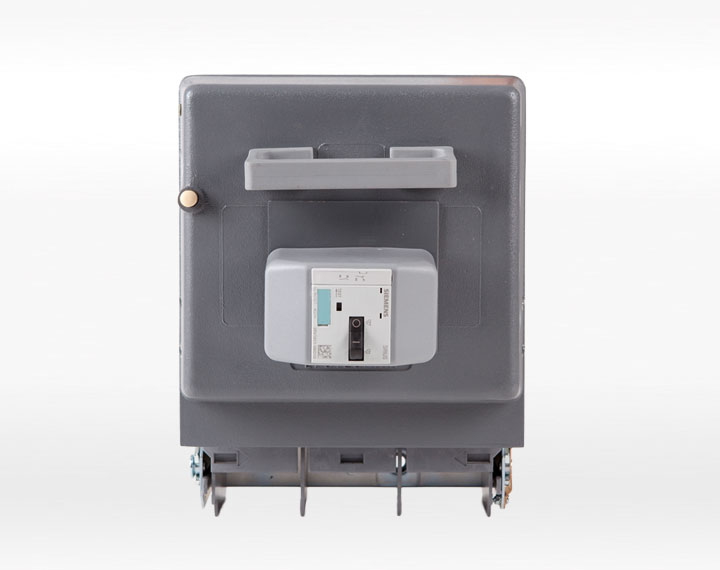

- NH-Sicherungslasttrenner NLS bestehen aus zwei Hauptbauteilen, dem Trennerunterteil mit einem unteren Berührungsschutz mit Federdruckkontakten und dem abnehmbaren Schwenkdeckel, auf dem ein Leistungsschalter für die Sicherungsüberwachung aufgebaut ist
- Der Leistungsschalter besitzt drei Hauptstrombahnen für die drei Phasen und je einen Öffner und Schließer die über die Federkontakte 13, 14 und 21, 22 über das Trennerunterteil nach außen geführt sind. Die Abschaltung beim Auslösen einer NH-Sicherung erfolgt über eine Bimetallauslösung,deren Eigenwiderstand keinen Einfluss auf die Kennlinie der NH-Sicherung hat.
- Nach der Abschaltung durch eine defekte NH-Sicherung muss der Leistungsschalter von Hand wieder zugeschaltet werden.
- Der Leistungsschalter ist berührungssicher unter einer Kunststoffabdeckung gekapselt.
- Der Spannungsbereich des Leistungsschalters geht bis AC 690V oder bis DC 150V, maximaler Strom der Hilfskontakte: 10A
- Eine Sicherungsüberwachung ist nicht zulässig in Abzweigen mit Leistungsstellern, bei denen im Fehlerfall eine Gleichstromrückspeisung mit einer Spannung DC > 300V auftreten kann.
NLS 00
NH-Sicherungslasttrenner mit Schutzschalter-Sicherungsüberwachung NLS 00
NLS 1
NH-Sicherungslasttrenner mit Schutzschalter-Sicherungsüberwachung NLS 1
NLS 2
NH-Sicherungslasttrenner mit Schutzschalter-Sicherungsüberwachung NLS 2
NLS 3
NH-Sicherungslasttrenner mit Schutzschalter-Sicherungsüberwachung NLS 3
