NH-Sicherungslasttrenner NL

  • Hohe mechanische Festigkeit durch Stahlblechgrundrahmen und einem Schwenkdeckel aus einer Aluminiumgusslegierung
  • Hohe Verwindungs- und Verdrehungsfestigkeit durch Verwendung von fixiert im Grundrahmen verschraubten Epoxydharzsockelkontakten
  • Mit 8 µm versilberte, fremdgefederte Kontakte
  • Hoher Bemessungskurzschlussstrom
  • Berührungssicher auch bei geöffnetem Schwenkdeckel
  • Getrennter Berührungsschutz der oberen und unteren Kontakte, leicht abnehmbar, dadurch sind die Festkontakte beim Anschließen gut zugänglich. Im oberen Berührungsschutz sind die Löschkammern integriert. In zusätzlichen Schlitzen kann oben und unten ein weiterer Berührungsschutz nach BGV aufgesteckt werden.
  • Keine verlierbaren Schrauben
  • Eine am Schwenkdeckel angebrachte Sperrklinke mit Druckknopfbetätigung sichert den Trenner gegen unbeabsichtigtes Öffnen. Die Sperrklinke rastet hörbar ein.
  • Großes durchgehendes Sichtfenster im Schwenkdeckel zur Kontrolle der Sicherungskennmelder und der Sicherungsbeschriftung.
  • Orangefarbene Sicherungssperren verriegeln die NH-Sicherungen nach dem Einhängen. Das Einsetzen und Entfernen der Sicherungspatronen erfordert nur geringe Kraft.
  • Großer Festgriff am Schwenkdeckel ermöglicht sicheres Greifen und Betätigen mit Handschuh.
  • Die maximal zulässige Baugröße der Sicherungspatronen ist von außen gut sichtbar im Schwenkdeckel eingraviert.
  • Rechts und links am Trenner können Hilfsschalter mit maximal je 1 S und je 1 Ö montiert werden, welche vom Schwenkdeckel betätigt werden.

NL 00

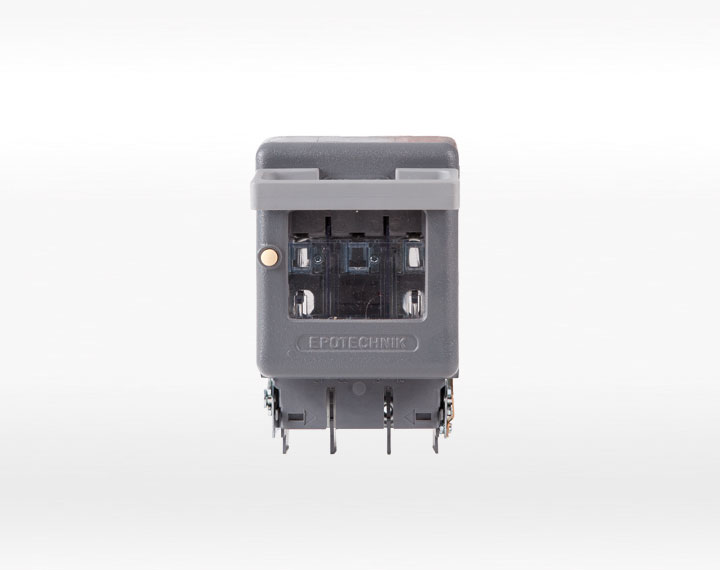

NH-Sicherungslasttrenner NL 00

NLE

NL 1

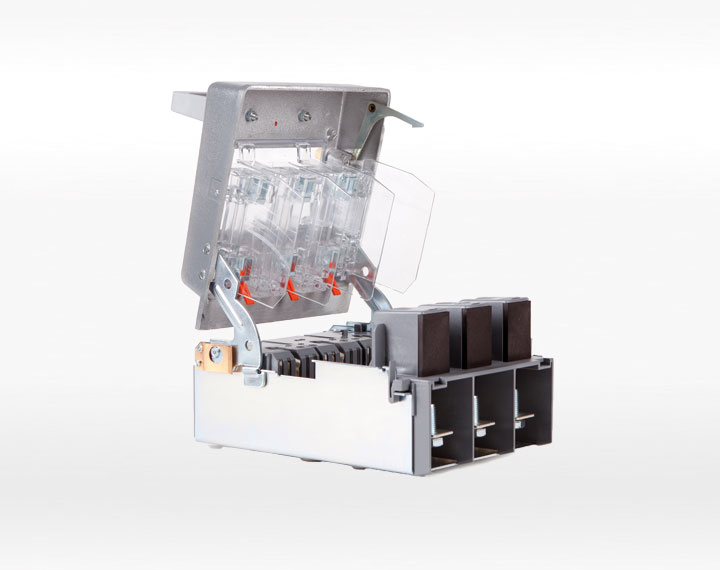

NH-Sicherungslasttrenner NL 1

NLE

NL 2

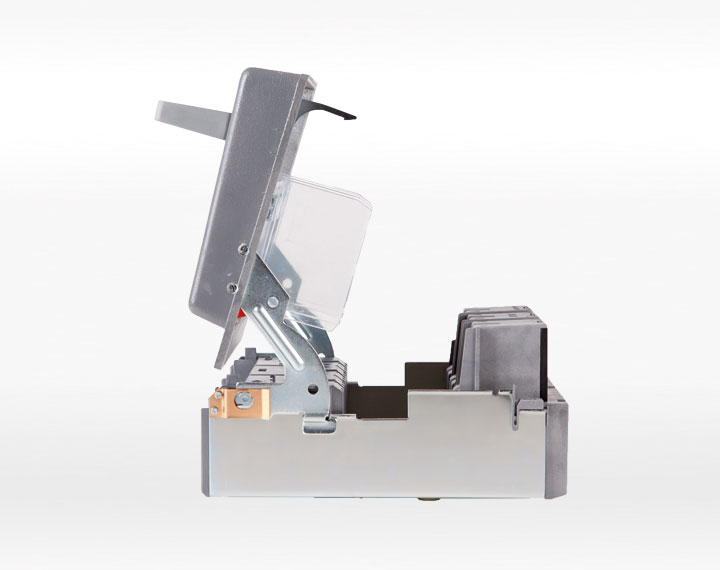

NH-Sicherungslasttrenner NL 2

NLE

NL 3

NH-Sicherungslasttrenner NL 3

NLE
